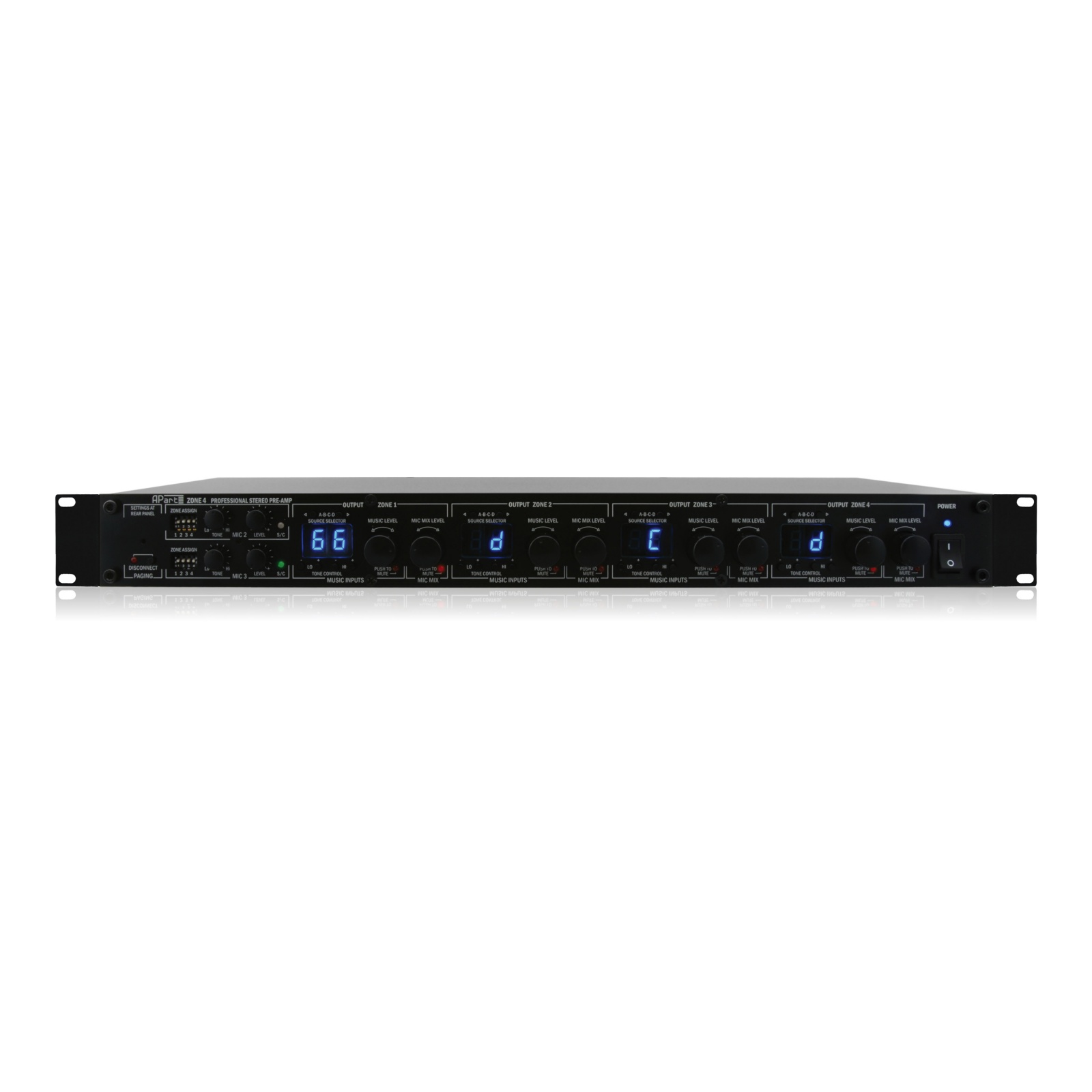

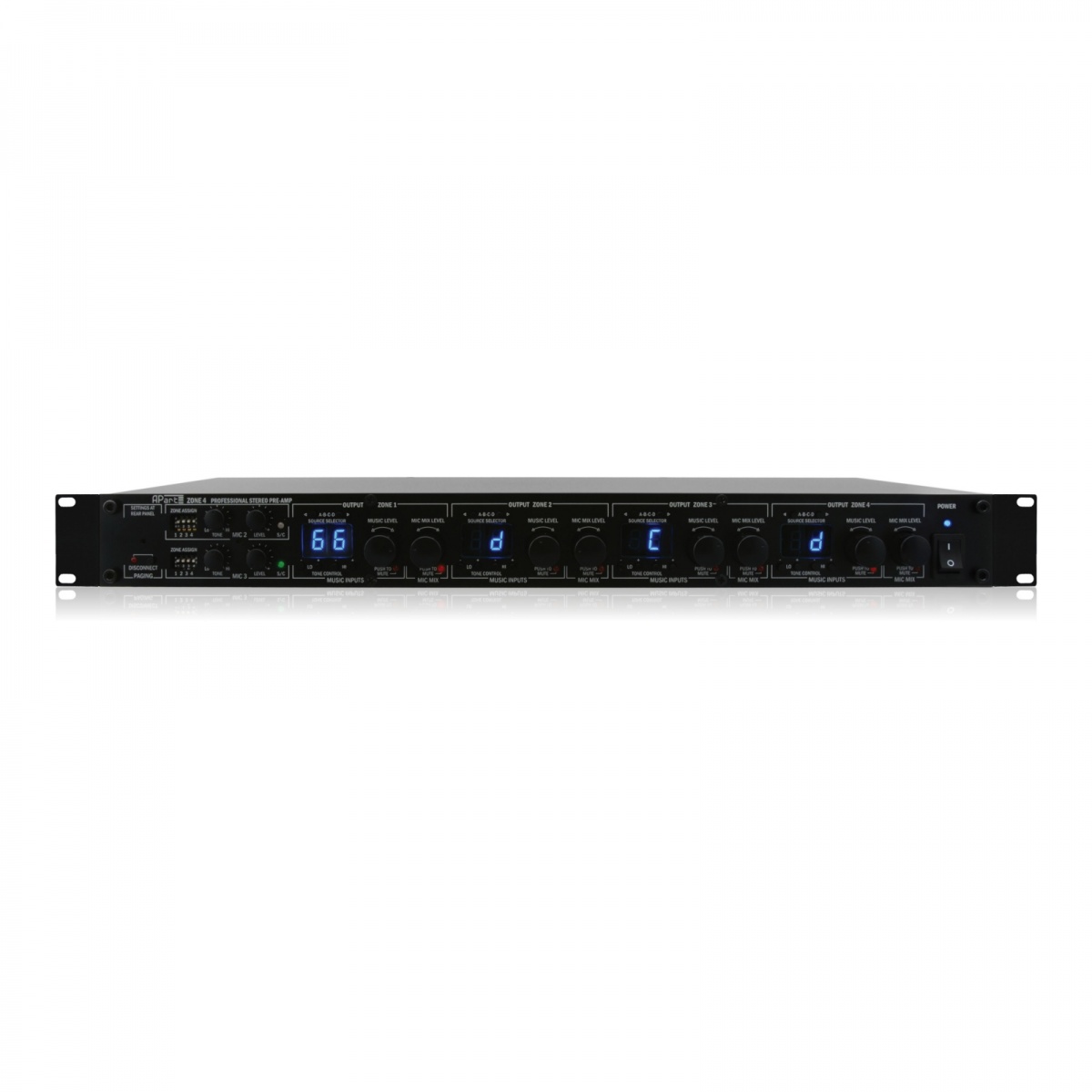

Настольное или 19" 1U рэковое исполнение для монтажа в стойку (входит в комплект).
Для дистанционного управления микшером предусмотрены порт RS-232 и возможность подключения внешнего IR приемника. Каждая из выходных зон может управляться при помощи дистанционной панели управления ZONE4R, которая подключется кабелем CAT5.

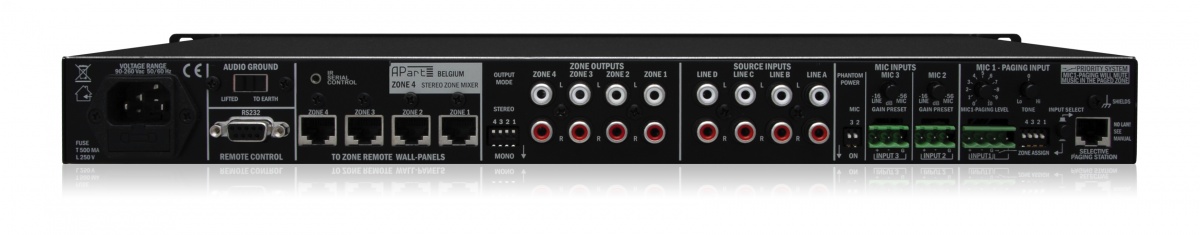

3 симметричных микрофонных / линейных входа имеют подключение через разъем типа Euroblock connector. Каждый из входов, может быть скоммутирован DIP переключателем на любую из 4-х выходных зон. Второй и третий микрофон оборудованы фантомным питанием. Все входы оборудованы регуляторами чуствительности.
Первый микрофонный вход имеет приоритет и предназначен для пейджингового оповещения в заданные зоны (выбор осуществляется DIP переключателем на задней панели). Для более сложных систем, разработан пейджинговый микрофон MICPAT-4, который может оперативно передавать сообщение, по выбору в любую из зон, либо во все одновременно. Подключение микрофона MICPAT-4 осуществляется кабелем типа CAT5.
Каждый из 4-х выходов оборудован регуляторами уровня сигнала от выбранного музыкального источника (music level), регулятором уровня сигнала микрофона (mic mix level) и кнопками "mute" для обеих регуляторов.
Микшер имеет широкие функциональные возможности и демократичную цену, что делает его привлекательным для применения в системах звукоусиления со сложной инфраструктурой - барах, ресторанах, супермаркетах, развлекательных комплексах и т.п.
Технические характеристики:
- Выходные стереозоны 1-4:
- несимметричные, RCA, 0dB, 1 V, 100 ohm
- частотный диапазон: 20Hz - 30 KHz
- соотношение сигнал / шум: > 90dB
- нелинейные искажения < 0,02 %
- переходные затухания : > 75 dB
- максимальный выходной уровень: +5 dB, +13 dBV, 4.5 V
- регулировка тембра: НЧ 75Hz +/-10 dB ВЧ 10KHz +/-10 dB
- Стереофонические линейные входы A,B,C,D:
- несимметричные, RCA, 0dB, 1 V, 100 Кohm
- максимальный выходной уровень: +8 dBV
- Микрофонный / линейный вход 1:
- симметричный, тип Euroblock / RJ45
- чуствительность в микрофонном режиме: 3mV/ -50dBv
- чуствительность в линейном режиме: 2V/ 6dBV
- входное сопротивление (микрофон / линия): 2kohm/11kohm
- максимальный входной уровень (микрофон / линия): -43dBV/18dBV
- Микрофонные / линейные входы 2-3:
- симметричные, тип Euroblock / RJ45
- чуствительность в микрофонном режиме: регулируемая от 1,5mV/ -56dBv до 150mV/ -16dBV
- входное сопротивление (микрофон / линия): 15kohm
- максимальный входной уровень (микрофон / линия): от -38dBV до -1dBV
- переходные затухания: > 50 dB
- соотношение сигнал / шум: > 65 dB при уровне микрофона 4mV
- нелинейные искажения: < 0,09%
- фантомное питание: 18 V, индивидуально отключаемое
- регулировка тембра: в режиме микрофон 100Hz/+3dB / 10kHz/-6dB, линия 100Hz/-9dB 10KHz/+4dB
- Питание: 90-260 VAC / 50-60 Hz автовыбор
- Габаритные размеры W x D x H : 420 (484) x 190 (210) x 44 mm
- Вес: 2.5 kg
- Дистанционное управление: RJ45 CAT-5 для каждой зоны
- Внешняя панель ДУ: ZONE4R (опция) 115 x 40 x 80 mm
