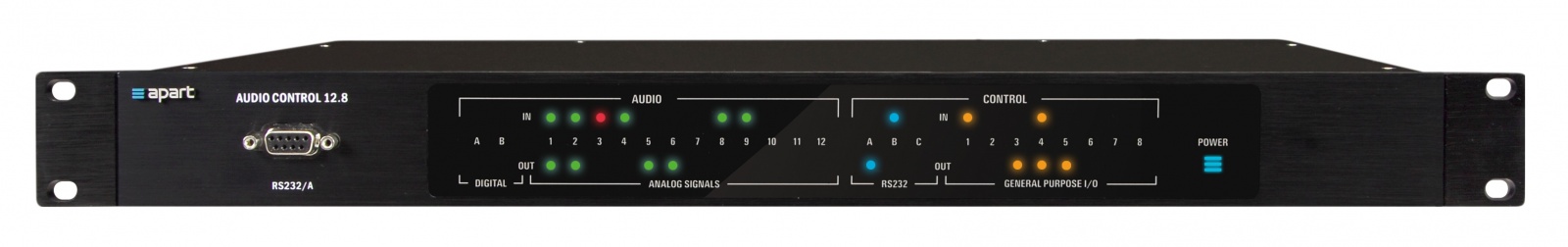

BIAMP | APART AUDIOCONTROL12.8 матричний мікшер (ЗНЯТО З ВИРОБНИЦТВА)

Устройство имеет 12 входов (6 симметричных, 6 линейных), 8 линейных выходов, стерео SPDIF вход/выход. Все входы могут быть сконфигурированы в режимы стерео/моно.

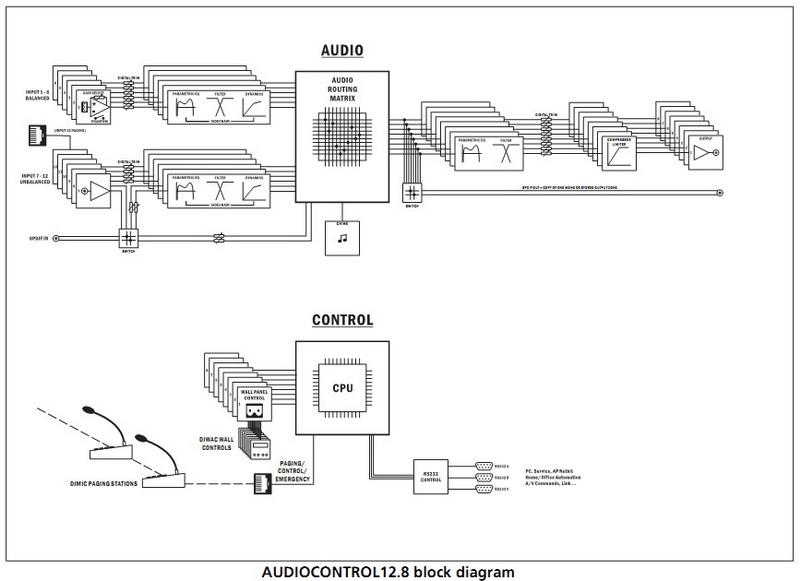

Выходы кофигурируются в рижимах стерео/моно, в формате 2.1 или как моно/стерео кроссовер. 12-й вход может быть использован для подключения пейджинговых микрофонов. Три серийных порта RS232 обеспечивают управление внешних устройств. Внутренний DSP процессор обрабатывает аудио сигнал от входа до выхода в едином потоке, без промежуточных преобразований сигнала.

Управление и пейджинг.

Через разьем RJ45 (12-й вход) возможно подключение до 120 пейджинговых станций.

Пейджинговая станция DIMIC12 имеет 12 програмируемых кнопок, которые кроме осуществения пейджинга в заданную зону или группы зон, могут осуществлять различные функции - управление громкогостью, выбор и управление источниками звука и т.п. Для расширения возможностей системы, возможно подлючение (до 7 единиц) 12-ти кнопочных панелей DIMIC12S или однокнопочных панелей DIMIC1.

Настенная панель управления DIWAK служит для выбора аудио источника и регулировки громкости. Подключение панелей овуществляется через серийный порт обычным 2-х проводным кабелем.

Опционально возможна установка модуля расширения NETKIT-RS, что позволяет управлять матрицой с планшета или смартфона через веб интерфейс.

Конфигурирование.

AUDIOCONTROL12.8 поставляется с заводскими установками, которые подволяют использовать устройство без предварительного програмирования. Базовые предустановки представляют 5 стереофонических линейных входов и 4 стереофонические выходные зоны. Расширенное конфигурирование требует подключения внешнего компьютера и осуществляется посредством программы GII (графического инсталляционного интерфейса).

GII (графический инсталляционный интерфейс).

С помощью GII (Graphical Installer Interface) конфигурирование и администрирование AUDIOCONTROL12.8 при помощи компьютера, подключенного через COM порт. Аудиомонитор позволяет контролировать аудио сигнал на всех этапах прохождения тракта. По окончании конфигурирования возможно распечатать полученный результат (включая перифирийные устройства) в виде блок схемы. Конфигурация может быть сохранена на компьютере в виде бекапа и использована для восстановления или воспроизведения на других устройствах.

Для проведения углубленного (уровень "эксперт") конфигурирования AUDIOCONTROL12.8 необходимо иметь код доступа Expert Level. Получения кода предваряет курс Сертификационной программы обучения с последующей сдачей контрольного он-лайн зачета на сайте производителя.

Углубленный уровень конфигурирования предоставляет доступ к настройкам эквалайзеров, цифровой обработки, назначению кнопок станций пейджинга, записи и воспроизведения сценариев (макросов).

Технические характеристики:

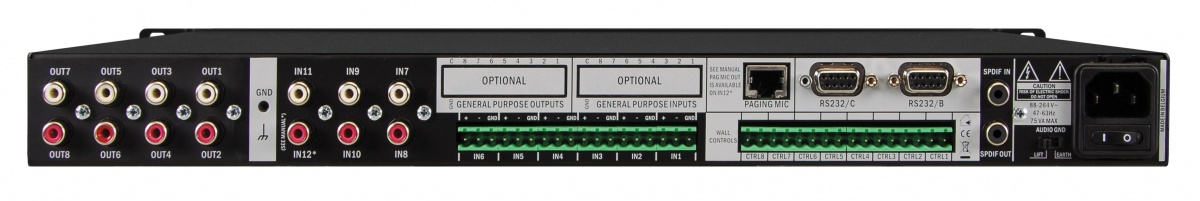

Аналоговые входы 1-6: симметричные, тип - евроблок

• индивидуальное фантомное питание 24 VDC
• диапазон регулировки чуствительности: 0 - 20 dB
• импеданс: 6 kΩ
• максимальные входные уровни 1-6
• режим 1 (attenuator): +18 dBV
• режим  2 (no gain): +9 dBV
• режим  3 (low gain): -10 dBV
• режим  4 (high gain): -26 dBV
• симметричные входы 1-6
• режим  1 (attenuator) : 100dB un-weighted
• режим  2 (no gain): 100dB un-weighted
• режим  3 (low gain): 89dB un-weighted
• режим e 4 (high gain): 77dB un-weighted

Не симметричные входы 7 – 12 на RCA

• диапазон регулировки чуствительности: 0 - 20 dB
• импеданс 10 kΩ
• максимальные входные уровни: +18 dBV
• соотношение сигнал / шум 100dB (не взвешенное)
• SPDIF стерео цифровой вход на RCA. 8 – 24 бит, частота семплирования 32 – 96 kHz
• SPDIF стерео цифровой вход на RCA2. 24 бит, частота семплирования 48 kHz

Несимметричные выходы 1-8:

• выходной импеданс <100 Ω
• диапазон регулировки выхода: -12dB to +6dB
• коэфициент нелинейных искажений 0,005% (не взвешенное)
• максимальные входные уровни +5 dBV, в режиме boost до +20dBV
